性能特点：

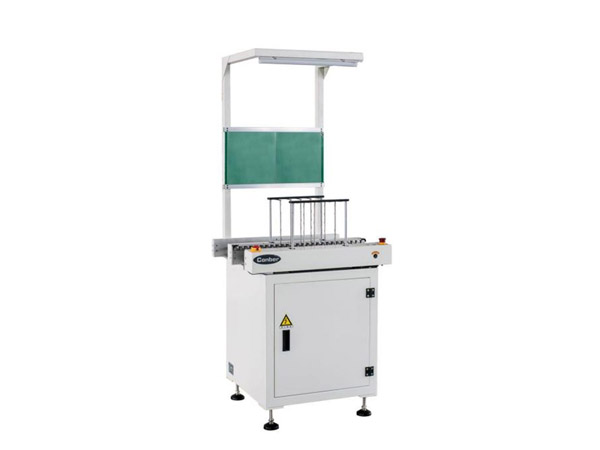

1)主要用于SMT生产线检测设备（SPI/AOI/XZ)的后面，根据检测设备给出的NG、OK信号，NG的PCB顶升出来，OK的PCB输送到下一个工序。
2)控制方式采用PLC控制，操作界面采用按钮式，可任意切换成直线模式或NG/OK模式。
3)输送方式采用马达带动皮带（或链条）传动式，输送平稳，不易发生冲板、掉板现象。
4)顶升方式采用气缸顶升方式，停板位置配有阻挡气缸。
5)配有标准的SMEMA信号端口，可与其它任何设备在线连接。
技术参数：
1)PLC控制系统：松下
2)输送马达：雷赛步进马达 驱动：雷赛
3)传感器（sensor）:松下、欧姆龙
4)气缸：亚德客
5)继电器：欧姆龙
6)按钮开关：台湾山河
7)PCB输送方向：左-右或右-左
8)PCB最大尺寸： M-TYPE 330*250mm
LL-TYPE 510*380mm
XL-TYPE 530*460mm
9)PCB送板速度：1-15秒/片
10)PCB厚度：0.5---4.0T
11)工作高度： 900±20mm
12)电源供给：AC110V/220V 50-60Hz 0.45A 100W
13)气源供给：4—6 kgf/cm2
14)重量：M-TYPE 75KG
LL-TYPE 80KG
XL-TYPE 85KG
15)外形尺寸：M –TYPE 1000mmL*460mmW*960mmH
LL-TYPE 1000mmL*590mmW*960mmH
XL-TYPE 1000mmL*640mmW*960mmH
