性能特点:

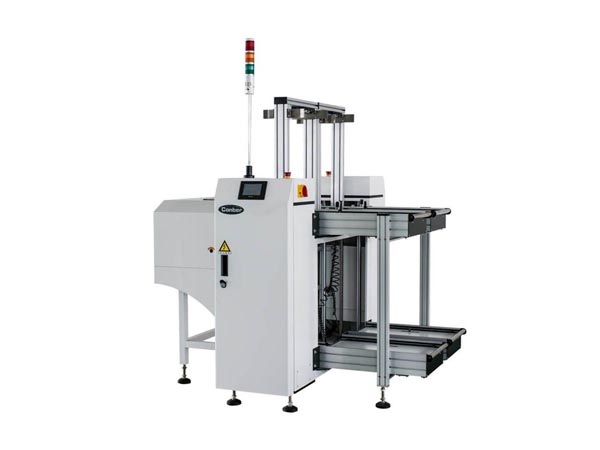

1)本机型主要用于SMT（DIP)生产线尾端，与在线AOI（ICT）连线，根据前面给出NG/OK信 号，把良品、不良品自动分框储存。
2)控制系统采用PLC控制，操作界面采用触摸屏，配有自动报警功能，性能稳定，操作便捷。
3)机架结构采用钣金焊接，表面喷漆处理，留有可视性窗口。
4)升降结构采用马达升降设定，有效设定步距可选为;10mm、20mm、30mm、40mm，可选 加变频器。
5)收板结构采用马达式，收板速度可任意设定，保证PCB不会被推坏，降低制程损耗。
6)进框方式采用上进下出，有效的缩短了换框时间。
7)移载结构采用马达移载方式，起步、停止可加减速设定，输送平稳，不易冲板。
8)配有标准的SMEMA信号端口，可与其它任何设备在线连接。
9)可根据需要加装防护罩（具有防尘、防静电、安全三种功能）。
技术参数：
1)PLC控制系统：松下
2)移载马达：三菱伺服马达
3)升降马达：松下+变频器
4)触摸屏：信捷
5)气缸：SMC
6)传感器（SENSOR）：松下、欧姆龙、SICK
7)继电器: 欧姆龙
8)电源开关：欧姆龙
9)PCB 输送高度：900±20mm
10)PCB 输送厚度：0.5-4.0T
11)PCB 输送方向：左-右或右-左
12)PCB最大极限：M-TYPE 330*250mm
L-TYPE 460*330mm
LL-TYPE 510*380mm
XL-TYPE 510*460mm
13)PCB回收速度:5-15秒
14)选配换magazine时间：15-25秒
15)可放置板框：上一下一
16)电源供给： AC110V/220V 50-60Hz 1.75A 380W
17)气源供给： 4—6 kgf/cm2
18)重量： M-TYPE 285KG
L-TYPE 315KG
LL-TYPE 345KG
XL-TYPE 365KG
19)外形尺寸：M-TYPE 1655mmL*1575mmW*1715-2140mmH
L-TYPE 2010mmL*1735mmW*1715-2140mmH
LL-TYPE 2210mmL*1855mmW*1715-2140mmH
XL-TYPE 2210mmL*1995mmW*1715-2140mmH
