性能特点：

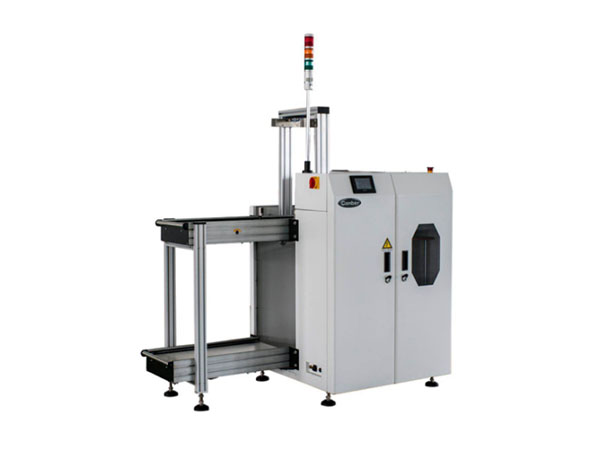

1)主要用于SMT生产线源头，把PCB板通过料框储存传送于后端设备，具有自动送板功能。
2)控制系统采用PLC控制，操作界面采用触摸屏，性能稳定，操作便捷。
3)机架结构采用钣金焊接，铝型材搭建，表面喷漆处理。
4)升降结构采用马达升降设定，有效设定步距可选为;10mm、20mm、30mm、40mm，可选 加变频器。
5)送板方式采用气缸式，可加装自动泄气装置，保证PCB不会被推坏，降低制程损耗。
6)进框方式采用下进上出，有效的缩短了换框时间。
7)配有标准的SMEMA信号端口，可与其它任何设备在线连接。
8)可根据需要加装防静电罩和L型送板机。
技术参数：
1)PLC控制系统：松下
2)触摸屏：信捷
3)升降马达：中大
4)输送马达：LINX
5)气缸：亚德客
6)传感器（SENSOR）：松下、欧姆龙、SICK
7)继电器: 欧姆龙
8)电源开关：欧姆龙
9)PCB 输送方向：左-右或右-左
10)PCB 输送高度：900±20mm
11)PCB 输送厚度：0.5-4.0T
12)PCB 输送最大尺寸：M-TYPE 330*250mm
L-TYPE 460*330mm
LL-TYPE 510*380mm
XL-TYPE 510*460mm
13)换料框（magazine）时间：15-25t
14)送板时间：6-15秒/片
15)可放置料框：上二下二或上一下一
16)电源供给： AC110V/220V 50-60Hz 0.5A 110W
17)气源供给： 4—6 Kgf/cm2
18)重量：M-TYPE 185KG
L-TYPE 205KG
LL-TYPE 235KG
XL-TYPE 265KG
19)外形尺寸：M-TYPE 1390mmL*830mmW*1200-1930mmH
L-TYPE 1710mmL*920mmW*1200-1930mmH
LL-TYPE 1860mmL*990mmW*1200-1930mmH
XL-TYPE 1860mmL*1050mmW*1200-1930mmH
