产品详细
产品详情
技术参数：
(1) 印刷精度：±0.025mm
(2) 重复精度：±0.01mm
(3) 印刷周期：<7.5s
(4) 网框尺寸从370×370mm—737×737mm
(5) 可印刷PCB尺寸从50×50mm—460×340mm
产品特点：
1、独特的G-XY清洗结构，在自动清洗时实现X和Y同时动作，模拟人工清洗，更接近人工清洗的效果。
2、一段式运输导轨，采用步进马达驱动，满足快速印刷的要求，调宽采用步进马达调整。
3、全新第三代钢网X横梁结构，更方便操作人员加锡膏和准确的放置钢网；新型倒扣式X横梁，解决了锡膏及灰尘的沉积，延长机器使用寿命。
4、可伸缩上压装置，针对易变形的PCB板印刷时可使上压片伸出，不需要用上压片时又可以缩回。根据产品灵活使用。
5、全机使用国外进口自润滑导轨，5年内导轨无需加润滑油，5年内导轨免维护。
6、X Y1 Y2采用美国HAYDON直线马达，日本精密传动丝杆，自润滑导轨，保证精度。
7、网框Y向自动定位，能快速的实现钢网自动对位。
8、弧形刮刀横梁采用高强度的钢材，在印刷过程中保证印刷头的稳定性。
9、浮动式的刮刀系统，独特的弹性防呆装置，在刮刀下降过程中能很好的保护钢网和刮刀。
|

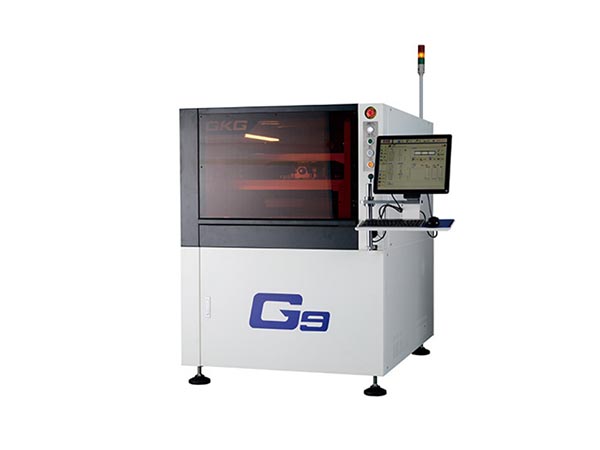

G9技术参数 |
|||
|
标准配置 |
|
Model |
G9 |
|
钢网 |
钢网最小尺寸 Min.Size(mm) |
370*370 |
|
|
钢网最大尺寸 Max.Size(mm) |
737*737 |
||
|
钢网固定 Mask Clamping |
气缸 Air Cylinder |
||
|
PCB |
最小尺寸 Min.Size(LxW mm) |
50*50 |
|
|
最大尺寸 Max.Size(LxW mm) |
450*340 |
||
|
厚度 Thickness(mm) |
0.4~6 |
||
|
最大重量 Max.Weight |
3kg |
||
|
底部元器件高度 PCB Under Clearrance |
15mm |
||
|
PCB 固定方式 Clamping Type |
独特的顶部压平(自动伸缩式上压边)/柔性边夹 / 平台真空 |
||
|
PCB 支撑 PCB Support |
磁性顶针/等高块/ |
||
|
运输导轨 |
传输方式 Conveyor Stage |
一段式运输导轨 |
|
|
传送方向 Transport Direction |
左-右 / 右-左 / |
||
|
导轨宽度调整Conveyor width adjustment |
自动 Auto |
||
|
刮刀 |
刮刀类型 Squeegee Type |
胶刮刀/钢刮刀(角度45°/ 55°/ 60°)，用户自定义 |
|
|
自动压力控制 Auto.Pressure Control |
0.5~10Kg |
||
|
长度 Length |
L=280,用户自定义 |
||
|
速度 Speed |
10~200mm/sec |
||
|
移动方向 Moving Direction |
Y轴方向移动 |
||
|
精度 Accuracy |
重复精度 Repeated Accuracy |
±0.01mm |
|
|
印刷精度 Printing Accuracy |
±0.018mm |
||
|
印刷时间 |
印刷周期(不包括印刷和清洗时间) Cycle Time(Excluding Printing and Cleaning time) |
<7.5 sec |
|
|
Mark 基准点 |
类型 Type |
标准形状基准点，自定义图像 |
|
|
尺寸 Size |
0.5~4mm |
||
|
基准点数量 Mark Number |
2个或4个mark 基准点定位系统 |
||
|
基准点搜寻 Mark Searching |
自动 |
||
|
脱模 |
脱模 Separation Type |
正常/真空 |
|
|
速度 Speed |
0~20mm/s |
||
|
距离 Distance |
0~20mm |
||
|
清洗系统 |
清洗类型 Cleaning Type |
加强型真空吸附；干、湿、真空三种模式；来回清洗 |
|
|
清洗头 Cleaning Head |
耐磨损材料 |
||
|
移动方向 Moving Direction |
Y轴方向移动 |
||
|
换线时间 |
旧程式 Product changeover |
<3 mins |
|
|
新产品设置时间 New Product Set up |
<5 mins |
||
|
其他 |
操作系统 Operation System |
Windows XP /Win7 |
|
|
供气 Air Supply |
4~6 Kgf/cm2 |
||
|
供电 Power Supply |
AC:220±10%,50/60HZ，2.5KW |
||
|
重量 Weight |
1000Kg |
||
|
单台尺寸 Single Size(LxWxH mm) |
1156*1400*1530 |
||
|
拼接尺寸 Splicing Size(mm) |
/ |
||
|
2D检测 |
FOV Camera |
10*8 |
|
|
检测 Inspection |
少锡或者漏印和连锡 |
||
|
检测尺寸 Inspection Size |
0.3mm以上 |
||
|
检测画面数量 Max.Teaching Windows |
最多可显示500个画面 |
||
